Стандарты xDSL

Мы не откроем большого секрета, если скажем, что основной целью стандартизации является обеспечение совместимости аппаратуры разных производителей в рамках единой сети связи. Для решения задач стандартизации существуют и активно работают специальные как национальные, так и международные организации. В силу глобального характера телекоммуникаций критически важной является в первую очередь роль именно международных организаций по стандартизации и их эффективное взаимодействие с национальными организациями по стандартизации ведущих промышленных стран мира. В области телекоммуникаций такой ведущей международной организацией по стандартизации является Сектор Стандартизации Телекоммуникаций Международного Союза Электросвязи ( ITU – T ). Он несёт основную ответственность за разработку, согласование и утверждение международных телекоммуникационных стандартов, которые обычно называют Рекомендациями. Авторитет ITU – T как главной международной организации в области стандартизации телекоммуникаций столь велик, что несоответствие параметров конкретной аппаратуры или системы связи этим рекомендациям считается, как правило, серьёзным недостатком этой аппаратуры или системы связи.

Все рекомендации ITU – T имеют краткие обозначения, первым символом которых обычно является заглавная буква римского алфавита, которая обычно дополняется несколькими арабскими цифрами. Например, рекомендации ITU – T серии V являются стандартами модемов коммутируемой сети общего пользования ТФОП. В то же время стандарты ITU – T модемов х DSL имеют индекс “ G ”. Отнесение модемов xDSL к рекомендациям серии “ G ”, является вполне логичным, поскольку рекомендации этой серии стандартизуют практически все системы передачи, работающие по кабельным линиям связи. Именно такой системой передачи является любая кабельная линия, окончаниями которой являются два модема типа xDSL .

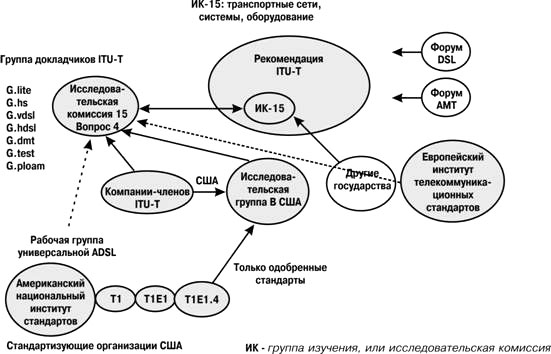

Ведущими национальными организациями по разработке и внедрению телекоммуникационных стандартов в мире являются Американский Национальный Институт Стандартов ANSI и E вропейский Институт Телекоммуникационных стандартов ETSI . Кроме того, как ANSI , так и ETSI принимают самое активное участие в разработке, апробации, согласовании и утверждении стандартов ITU – T . Кроме трёх указанных организаций активно работают в области стандартизации технологий xDSL Форум ADSL ( ADSLF ) и Рабочая Группа Универсальной ADSL ( UAWG ).



Ниже приводятся функции и результаты работы указанных организаций по стандартизации.


1.  ITU – T (МСЭ-Т).

http://www.itu. int /   начальная страница

http :// www . itu . int / publications / itu - t / itutrec . htm   поиск документов

Рекомендации ITU – T , касающиеся сетей абонентского доступа, изложены в рекомендациях ITU – T серий G , I , Q и Y . Рекомендации ITU – T , касающиеся технологий xDSL , как уже упоминалось, входят в раздел рекомендаций серии G . Основополагающей рекомендацией этого раздела, относящейся к абонентскому доступу, является рекомендация G .902 “Framework Recommendation on functional access networks (AN). Architecture and functions, access types, management and service node access ”, посвящённая архитектуре сети доступа AN ( Acess Network ), выполняемым ею функциям, видам доступа, техническому обслуживанию и назначению узла, предоставляющего услуги связи. Рекомендация G .902 была утверждена в ноябре 1995 г. Ведущей рабочей группой ( Study Group - SG ) по стандартизации абонентского доступа (в том числе и модемов xDSL ) является SG 15.

Остановимся более подробно на рассмотрении рекомендации G .902.

Точка UNI (user-network interface) является точкой интерфейса пользователь-сеть. Рекомендация ITU – T I.112 определяет UNI как интерфейс между оконечным оборудованием пользователя и сетевым окончанием NT, где используются аппаратные средства и протоколы доступа, поддерживающие доступ пользователя к услугам сети. Далее следует непосредственно сеть доступа AN, которая через интерфейс сетевого узла доступа SNI (Service Node Interface) обеспечивает непосредственный доступ пользователя к сетевым услугам. Верхний фрагмент рис.1 представляет собой сеть технической эксплуатации сети электросвязи TMN (Telecommunications Management Network), выполнение функций которой поддерживается показанными на рис.1 интерфейсами Q3.


В табл.1 представлены рекомендации ITU – T , являющиеся практическими стандартами для семейства цифровых абонентских линий xDSL


Обозначение рекомендации

Название рекомендации

Время утверждения (мес./год)

Примечание

G.960

Цифровая линия основного абонентского доступа ( ISDN )

1993

Другое распростра-нённое название: интерфейс “ U ”

G.961

Цифровая система передачи по металлическому кабелю для основного абонентского доступа ( ISDN )

1993



G.989.1

Приёмопередатчики по линиям телефонной сети. Основы.

01/2002

HPNA

G .982.2

Приёмопередатчики по линиям телефонной сети. Формат полезной нагрузки и требования к установке соединения.

11/2001 -

предварит.

редакция

HPNA

G.991.1

Приёмопередатчики высокоскоростной цифровой абонентской линии ( HDSL )

10/1998

Наиболее распростра-нённое применение: эффективная замена первичных цифровых систем передачи типа Т1 или Е1 на соединительных лини-ях местных сетей, не требующая примене-ния промежуточных регенераторов

G.991.2 (G.shdsl)

Приёмопередатчики высокоскоростной цифровой абонентской линии, работающей по одной паре ( SHDSL )

01/ 2002

(Amend.1 11/2001)



G .992.1 ( G . dmt )

Приёмопередатчики асимметричной цифровой абонентской линии ( ADSL )

07/19 99

(Corr.1 11/2001)

( Corr .2 07/2002)

( Annex H 10/2000)

“Интернационализированная” версия стандарта T 1.413. i 2

G .992.2 ( G . lite )

Приёмопередатчики бессплиттерной цифровой абонентской линии ( ADSL )

07/19 99

(Corr.1 07/2002)

Имеет меньшую пропускную способ-ность по сравнению с модемами G .992.1 и предназначена в первую очередь для массового рынка доступа к Интернет

G .992. 3

Приёмопередатчики асимметричной цифровой абонентской линии -2 ( ADSL 2)

07/ 2002

Предварительная редакция

G.992.4

Приёмопередатчики бессплиттерной цифровой абонентской линии -2 ( ADSL 2)

07/ 2002

Предварительная редакция

G.992. 5

Приёмопередатчики асимметричной цифровой аб-ской линии -2+ ( ADSL 2+)

01/2003

Ожидается

G.993 .1

Высокоскоростная цифровая абоненская линия ( VDSL ). Основы.

11/2001

Начальная информация

G .994.1

( G . hs )

Процедуры подтверждения установления соединения приёмопередатчиков DSL

07/1999 – отменено

07/2002 – предв. ред.

Облегчает совместную работу модемов G .992.1 и G .992.2

G .995.1

( G . ref )

Обзор рекомендаций цифровой абонентской линии DSL

02/2001

(07/1999 – отменено)



G996.1 (G.test)

Процедуры тестирования оборудования цифровой абонентской линии DSL

02/2001

(07/1999 – отменено)



G997.1 (G.ploam)

Управление физическим уровнем приёмопередатчиков цифровой абонентской линии DSL

07/1999

Включает вопросы обеспечения бесперебойной работы, административные функции и эксплуатационное обслуживание

модемов xDSL



2. ANSI

http :// www . ansi . org   начальная страница

http://www.ansi.org/Library/overview.aspx?menuid=11   поиск документов

В США Комитет ANSI T1 отвечает за национальные телекоммуникационные стандарты и участвует в работе МСЭ-Т по созданию международных стандартов.

Подкомитет Т1Е1 подкомитета Т1 ANSI занимается стандартами, относящимися к интерфейсам, пропускной способности и защите сетей.

Рабочая группа Т1Е1.4 подкомитета Т1Е1 отвечает за технологии DSL. Эта группа разработала первый стандарт ADSL, известный как Т1.413, основанный на использовании линейного кода DMT и одобренный в 1995 году. Этот стандарт выдержал ряд редакций, называемых версиями (issues). Последняя версия известна под названием “T1.413 Issue 2” или просто “Т1.413i2”. Она была одобрена в 1998 году. В 2001 году было выпущено дополнение к T 1.413-1998, озаглавленное T 1.423 a (определение идентификационного номера вендора ADSL ).

Первая редакция Т1.413 стандарта ADSL содержала наиболее важные свойства и параметры модемов ADSL, включая эхокомпенсацию, модуляцию с использованием решётчатого кода, два канала задержки сигнала (dual latency), поддерживающих как чувствительный к задержке трафик (например, телефонный и интерактивное видео), так и нечувствительный к задержке трафик (например, трафик данных). Вторая редакция этого стандарта Т1.413i2 определяет дополнительные возможности ADSL (передачу эталонного синхросигнала, использование для транспортирования сигналов способов TDM и/или АТМ, а также режима сокращённого служебного заголовка)

Первая редакция T1.413 (Issue I) стандарта ADSL была ограничена одним интерфейсом в помещении пользователя (СРЕ). Вторая редакция этого стандарта T1.413i2 расширила возможности доступа пользователя путём введения в оборудование пользователя специального интерфейса мультиплексирования, протоколов конфигурации и управления сетью, а также целого ряда других улучшений.

В настоящее время рабочая группа Т1Е1.4 работает над 3-ей редакцией стандарта Т1.413, который учитывает требования международных стандартов (и в первую очередь рекомендаций МСЭ-Т G992.1 и G.992.2). Поэтому эта последняя редакция Т1Е1.4 13 имеет все основания претендовать на роль международного стандарта для технологий ADSL.


3. ETSI

http :// www . etsi . org         начальная страница

http://webapp.etsi.org/WorkProgram/SimpleSearch/QueryForm.asp   поиск документов

ETSI отвечает за разработку европейских телекоммуникационных стандартов и участвует в работе МСЭ-Т по созданию международных стандартов.

В ETSI имеется Технический комитет по технике передачи и мультиплексированию (ТМ), отвечающий за стандартизацию функций и характеристик транспортных сетей и их элементов. В его состав входит рабочая группа ТМ6, областью деятельности которой являются технологии хDSL. В частности, ETSI TM6 занимается адаптацией стандарта ANSI T1.413i2 к европейским условиям.

Нормативные документы ETSI, относящиеся к технологиям xDSL, приведены в Табл.2.

Таблица 2 Нормативные документы ETSI, относящиеся к технологиям xDSL


Название документа

Условное обозначение

Тип технологии

Передача и мультиплексирование (Т M ); Цифровая абонентская линия передачи основного доступа ( ISDN - BA ) DSL

ETSI TS 102 080

v 1.3.2 (2000-05)

v 1.4.1 (план. 2003-03)

Основной доступ ISDN ( ISDN - BA ( DSL ))

Передача и мультиплексирование (Т M ); Высокоскоростная цифровая абонентская линия передачи ( HDSL ) по металлическим линиям местной сети; техническая спецификация HDSL и приложений для совместной передачи по линии HDSL сигналов основного доступа ( ISDN - BA ) и первичного доступа 2048 Кбит/с.

ETSI TS 101 135

v1.5.3 (2000-09)

HDSL

Передача и мультиплексирование (Т M ); система доступа по металлическим кабелям доступа местной сети; Симметричная цифровая высокоскоростная абонентская линия передачи по одной паре ( SDSL ); Часть 1: Функциональные требования.

ETSI TS 101 524-1

v1.1. 3 (200 1 - 11 )

v 1.2.1 (план. 2002-12)

v 1.2.1 amendment (план. 2003-06)

SDSL

Передача и мультиплексирование (Т M ); Асимметричная цифровая абонентская линия передачи ( ADSL ); требования и характеристики

ETR 328 ( 199 6-11)

ADSL

Передача и мультиплексирование (Т M );системы доступа по металлическим кабелям доступа местной сети; Асимметричная цифровая абонентская линия передачи ( ADSL ) - совместная передача сигналов ADSL и основного доступа ISDN ( ISDN - BA ) по той же паре.

(переработанная версия стандарта Т1.413 - 1998 ANSI ).

ETSI TS 101 388

v 1.2.1 (2001-10)

v 1. 3 .1 (200 2 -0 5 )

ADSL и ISDN-BA

Передача и мультиплексирование (Т M );системы доступа по

металлическим кабелям доступа местной сети; Сверхвысокоскоростная цифровая абонентская линия передачи ( VDSL );

Часть 1: Функциональные требования.

TS 101 270-1

v 1. 2 .1 ( 1999 - 1 0)

v 1. 3 .1 (план. 2003-0 1 )

VDSL


Примечание.

В таблице 2 следует обратить внимание на техническую спецификацию ETSI TS 101 388, которая стандартизует линию ADSL, обеспечивающую совместную передачу сигналов ADSL и сигналов основного доступа ISDN (ISDN-BA) по одной паре ( http :// webapp . etsi . org / workprogram / Report _ WorkItem . asp ? WKI _ ID =5531 ).

Эта спецификация особенно актуальна для стран Западной Европы (и в первую очередь Германии и Швейцарии), где широко используется основной доступ ISDN. Быстрая разработка этого стандарта прекрасно иллюстрирует стремление операторов связи защитить уже сделанные инвестиции в ISDN.


4. Форум ADSL (ADSLF)

http :// www . adsl . com / dsl _ forum . html   начальная страница

Целью Форума ADSL является оказание помощи операторам связи и производителям оборудования доступа в эффективном развёртывании технологии ADSL как основного способа доступа массового пользователя к широкополосным сетевым услугам. Форум ADSL объединяет 340 членов, представляющих провайдеров услуг, производителей оборудования и провайдеров информации со всего мира.

Форум АТМ определил ADSL как физический уровень передачи по витой неэкранированной паре.

Форум ADSL был создан в 1994 году для продвижения на рынок телекоммуникаций концепции хDSL и облегчения развития архитектур протоколов и интерфейсов для основных приложений xDSL.

Работа Форума ADSL проводится в семи основных областях, каждая из которых имеет свою собственную рабочую группу:

1. ATM “поверх” (“over”) ADSL (включая транспортирование сигналов и аспекты архитектуры между оконечными терминалами (“end to end”).

2. Пакетная передача “поверх” ADSL (эта работа ещё не завершена).

3. Интерфейсы и конфигурации оборудования помещения пользователя (СРЕ) и оборудования ADSL местной АТС или узле доступа.

4. Нормальное функционирование и оперативное управление.

5. Управление сетью доступа.

6. Тестирование и обеспечение совместной работы оборудования различных производителей.

7. Поддержка рабочей группы, занимающейся изучением VDSL.

  Каждая рабочая группа первоначально создаёт так называемые “ Рабочие тексты”, которые практически являются развёрнутыми планами работы группы. Результатом работы над этими развёрнутыми планами являются “ Технические доклады” TR (Technical Report), которые далее должны быть рассмотрены и одобрены членами Форума ADSL. После этого TR становятся официальными документами, которые администрация Форума ADSL рассылает заинтересованным организациям. Форум ADSL поддерживает формальные связи с ключевыми организациями и рабочими группами, занимающимися разработкой стандартов, включая МСЭ-Т, Форум АТМ, ANSI T1.E1.4, ETSI TM6 и UAWG.



5. Рабочая группа универсальной ADSL (UAWG)

http :// www . uawg . org   начальная страница

Рабочая группа универсальной ADSL была официально создана для решения следующих задач:

1. Разработки простого универсального международного стандарта при сильной поддержке производителями оборудования ADSL, известного в настоящее время как рекомендация ITU - T G.992.2.

2. Упрощения установки оборудования в помещении пользователя СРЕ путём отказа от использования дополнительных устройств и/или сохранения существующей кабельной проводки в СРЕ.

3. Обеспечения пропускной способности входящего направления передачи данных (“downstream”) по крайней мере в 25 раз большей, чем в случае стандартного телефонного модема.

4. Обеспечения работы модема ADSL в режиме постоянного включения (“always on”), что позволяет избежать требующих значительных затрат времени процедур установления соединения и разрешает использование новых классов приложений.

Ключевым решением участников UAWG было использование стандарта ANSI T1.413i2 и его модификации с целью разработки нового стандарта, оптимизирующего возможность массового высокоскоростного доступа к Интернет и реализации других приложений частных пользователей. Эта “более лёгкая” версия ADSL смогла обеспечить по приемлемой для массового пользователя цене достаточно высокую (в первую очередь для доступа в Интернет) пропускную способность до 1,5 Мбит/с в исходящем направлении (downstream) и до 512 кбит/с в восходящем направлении (upstream). Показателем высокой эффективности работы UAWG является её вклад в виде нескольких докладов рабочей группе SG-15 МСЭ-Т, позволивших провести ускоренную разработку упоминавшейся ранее рекомендации G.992.2 (G.Lite).

Важно отметить, что UAWG работает не на постоянной основе. По мере разрешения конкретной проблемы она прекращает своё существование. Проведённые UAWG разработки, особенно в направлении обеспечения совместной работы оборудования различных производителей, передаются Форуму ADSL.

Работы по созданию новых типов технологий xDSL продолжаются. В феврале 2001 года была стандартизирована технология SHDSL ( G . shdsl ) - “Single high-bit rate digital subscriber line”, симметричная высокоскоростная цифровая абонентская линия, работающая по одной паре. Эта технология поддерживает передачу потока до 2,3 Мбит/с по 1 паре или 4,6 Мбит/с по 2-м парам на расстояние 3-6 км (кабель d 0,4). Предварительно опубликованы рекомендации G .992.3 и G .992.4 для технологии ADSL 2 (соответственно для работы со сплиттером и без), готовится к публикации рекомендация G .992.5 ( ADSL 2+). Так же предполагается окончание работы над стандартизацией VDSL , в ноябре 2001 года утверждена только начальная рекомендация ( G .993.1).
